产品特性
厦门SBOBET利记CM510-71系列 DTU是一款工业级无线数据传输设备，支持移动、联通、电信运营商的无线网络，可选支持7模4G全网通网络：GPRS/CDMA/WCDMA/TD-SCDMA/EDGE/FDD-LTE/TDD-LTE；可选支持4G网络：LTE/GSM；可选支持5G网络；设备为用户提供TCP/UDP透明无线远距离数据传输功能。
设备支持串口RS232接口，设备可以直连客户的上述接口设备，把客户的PLC设备、
工控设备的数据透明传输到客户的数据中心，实现对客户端设备的数据采集、数据传输、设备控制等功能。
该产品拥有ARM7工业级处理器和智能三级保护，不但通过电力3000V电击测试，还拥有专利技术，产品性能稳定可靠。
该产品取得摩尔实验室出具的“环境可靠性测试报告”，测试项目包含：高温80℃/湿度85%、低温-30℃等测试。其中高温
低温测试分别在该环境下连续收发数据4小时。
该产品已广泛应用于电力集中抄表、水表集中抄表、热网监控、燃气监控、水利监控
环保检测、气象检测、地震监测，交通控制等等行业。
技术参数
软件规格：
项 目 | 内 容 |
网络互联 | |
网络接入 | APN、VPDN |
接入认证 | CHAP/PAP/MS-CHAP/MS-CHAPV2 |
网络制式 | 具体参照“无线参数” |
网络协议 | |
网络协议 | 支持IP/ICMP/PPP、TCP/UDP 、TCP Server、DNS； 支持MQTT、Modbus RTU和Modbus TCP互转、Ntrip Client、Ntrip Server、HJ212-2005/2017 |
协议转换 | 支持Modbus RTU/TCP 协议转换 |
网络安全 | |
分级管理 | 管理用户分级：管理员，维护员 |
认证安全 | 支持登录安全认证 |
可靠性 | |
安全升级 | 支持专用升级机制，确保升级安全 |
链路在线检测 | PPP 层心跳、ICMP 探测、TCP Keepalive 以及应用层心跳等多级链路检测机制维持无线链路，并支持断线自动重连，保证设备“永久在线” |
内嵌看门狗 | 支持设备运行自检技术，支持设备运行故障自恢复 |
网络管理 | |
按需拨号 | 支持长连接模式；短连接模式，本地数据激活，短信激活，电话激活， 定时激活/定时下线 |
配置方式 | 支持配置工具本地串口配置，RTool、SMS、SBOBET利记转发平台远程配置 |
配置备份 | 支持配置文件的导入和导出 |
升级方式 | 支持专用升级机制，利用本地串口或远程方式进行软件升级 |
日志功能 | 支持本地或远程查看输出日志，方便工程人员查看设备运行状态 |
开发平台 | |
支持多种平台 （可选） | 工业云平台 |
亚马逊AWS | |
腾讯云 | |
电力云平台 | |
阿里云等IOT云平台 | |
SBOBET利记转发平台 | |
集中管理，批量配置 | |
外设接口信号参数：
项目 | 内容 |
串口 | 数据位：8位 停止位：1、1.5、2位 校验位：无校验、奇校验、偶校验 串口速率：300bps ~ 115200bps 流控位：无流控 1个RS232 DB9接口 |
使能脚 | 支持客户控制设备上下电 |
指示灯 | 可指示数据传输、在线情况 |
天线接口 | 标准SMA阴头天线接口，特性阻抗50欧；公司可以选配3M/5M/10M/15M的天线延长线，满足客户的不同使用场合需要 |
UIM卡接口 | 1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护 |
电源接口 | 标准的3芯火车头电源插座 |
无线参数：
项目 | 内容 |
无线网络模块 | 工业级无线网络模块，性能稳定，低功耗，通过FCC认证、CE认证、CCC认证和RoHs认证，抗干扰强，传输稳定。 |
标准及频段 | 5G:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79 LTE FDD:B1/B3/B8 LTE TDD:B38/B39/B40/B41 TD-SCDMA:B34/B39（CM510-71T不支持） WCDMA:B1（CM510-71T不支持） CDMA2000 1X/EVDO:B5（CM510-71T不支持） GSM/GPRS/EDGE:B3/B8 |
发射功率 | <24dBm |
接收灵敏度 | <-109dBm |
操作系统：
项目 | 内容 |
操作系统 | 采用实时操作系统，实时性强，系统稳定 |
供电情况：
项目 | 内容 |
供电电压 | 宽电压设计，DC7V到DC32V电源都可以直接给设备供电；同时内置电源反向保护和过压过流保护 |
标配电源 | DC9V/1330mA |
通信电流 | 通信时平均电流：60mA@+12VDC |
待机电流 | 待机时平均电流：25mA@+12VDC |
物理特性：
项目 | 内容 |
外壳 | 采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP41；特别适合于环境恶劣的工业控制领域 |
产品外形尺寸 | 93x61x24 mm（不包括天线及固定件，以实际型号为准） |
产品包装尺寸 | 298x226x60mm （以实际型号为准） |
重量 | 0.21kg |
防震 | IEC60068-2-27 |
振动 | IEC60068-2-6 |
跌落 | IEC60068-2-32 |
EMC指标：
项 目 | 内 容 |
静电 | EN61000-4-2,level3 |
辐射电场 | EN61000-4-3,level3 |
脉冲电场 | EN61000-4-4,level3 |
浪涌 | EN61000-4-5,level3 |
传导骚扰 | EN61000-4-6,level3 |
工频磁场 | EN61000-4-8,水平方向/垂直方向400A/m(level3) |
温度参数：
项目 | 内容 |
工作温度 | -30ºC ~+75ºC |
储存温度 | -45ºC ~+90ºC |
相对湿度 | 95%(无凝结) |
产品认证：
项 目 | 内 容 |
产品认证 | 国家3C认证、EMC检测认证、摩尔高低温检测、环境可靠性测试报告 |
产品尺寸

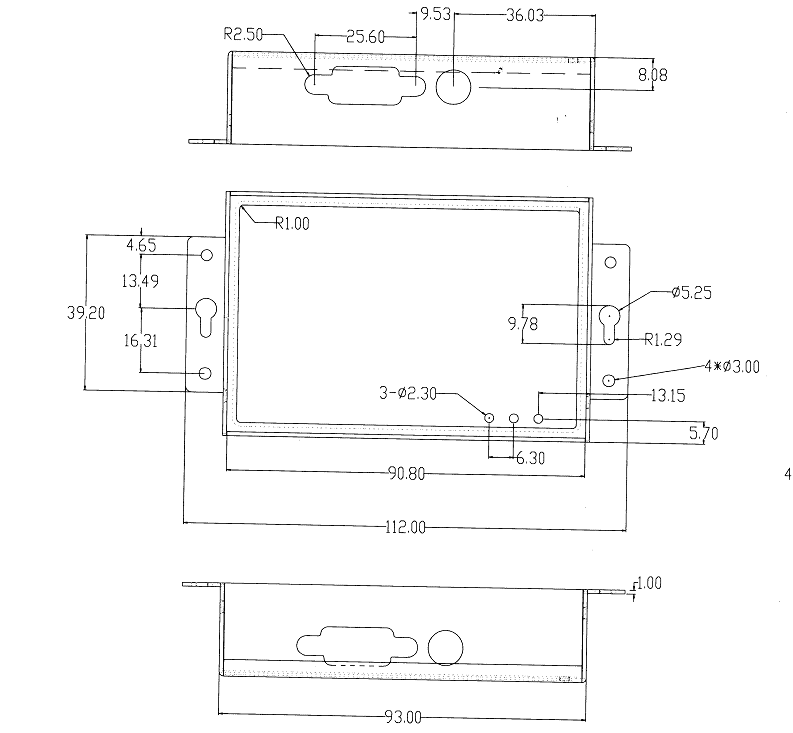

产品尺寸图（单位：mm）
选型指南
产品型号 | 接口类型 | 支持网络 | 支持 RS232 | 支持 RS485 | 数据缓存 |
CM510-71F | DB9接口 | 2G/3G/4G | 是 | 否 | 8k |
CM510-71T | DB9接口 | 4G/GSM | 是 | 否 | 8k |
CM510-71FS-GC | DB9接口 | 2G/3G/4G/5G | 是 | 否 | 8k |
应用方案
应用方案名称
1、检测行业应用（污染、气象、水纹、水利、地震等） 应用方案
2.网管监控行业应用（燃气管网、石油管网、热网监控、自来水管网监控等）
3、油田监控、路灯控制、交通控制、车辆诱导
